Exploración debajo de la superficie

Eddy actual de inducción electromagnética

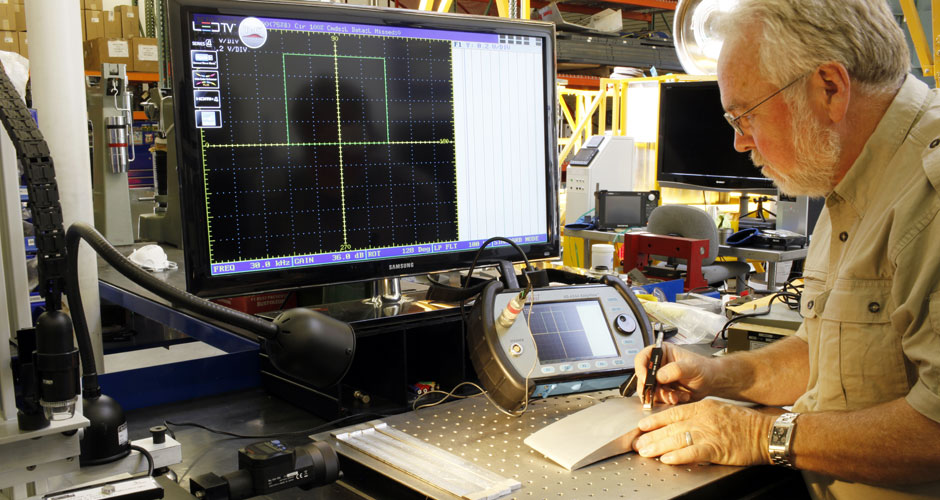

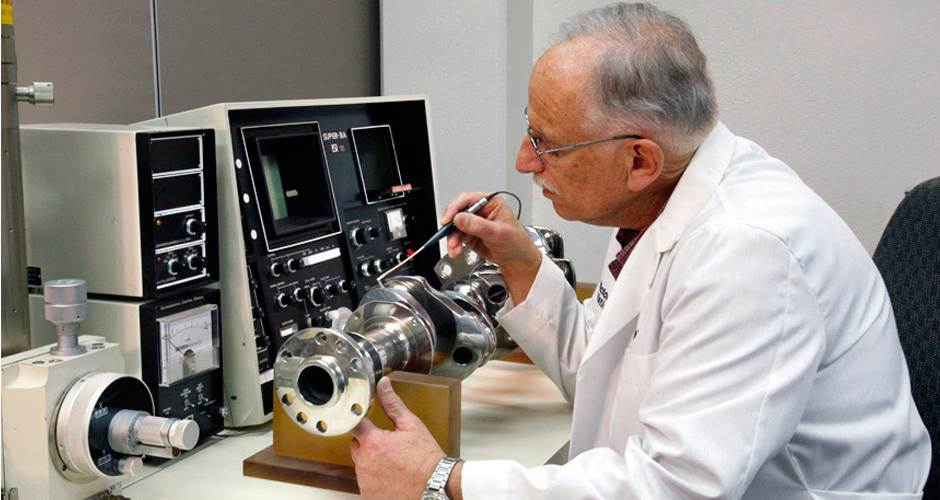

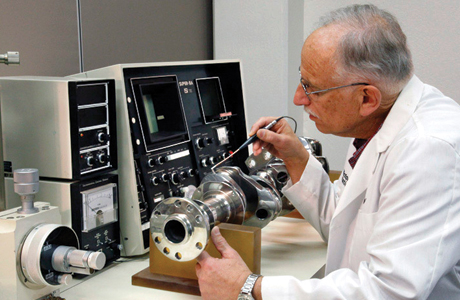

Motor partes conductoras de la electricidad se controlarán mediante un proceso de inducción electromagnética. Este proceso es muy eficaz, especialmente en piezas de fundición de aluminio tales como cárteres y carcasas. La ventaja de este método es que puede detectar fracturas o problemas de porosidad por debajo de la superficie del material que no son detectables por las técnicas de inspección de superficie de tinte penetrante.

Corriente Eddy utiliza corriente eléctrica alterna que fluye a través de una bobina a una frecuencia elegida y genera un campo magnético alrededor de una bobina o de la sonda. Cuando la bobina se coloca al lado de un material conductor, la corriente de Foucault está incluido en el material. Si un defecto en el material conductor modifica la circulación de corrientes de Foucault, como una grieta o problema porosidad, el acoplamiento magnético con la sonda se cambia y una señal de defecto puede ser leído por la medición de la variación de la impedancia de la bobina. Este proceso es un procedimiento de inspección partes avanzado y puede detectar defectos ocultos en los materiales antes de que se revelan por fallo estructural.

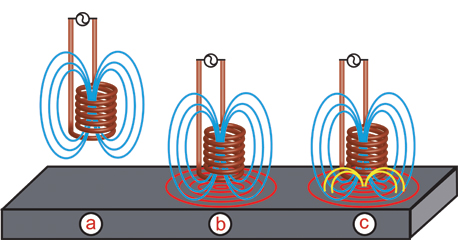

Prueba Eddy Current No Destructivos

( A ) La corriente alterna que fluye a través de la bobina a una frecuencia elegida genera un campo magnético alrededor de la bobina.

( B ) Cuando la bobina se coloca cerca de un material eléctricamente conductor, la corriente de Foucault está incluido en el material.

( C ) Si un defecto en el material conductor modifica la circulación de corrientes de Foucault, el acoplamiento magnético con la sonda se cambia y una señal de defecto puede ser leído por la medición de la variación de la impedancia de la bobina.
